一、功率的概念

1、視在功率：視在功率是指發電機宣布的總功率，其中能夠分為有功部分和無功部分。

2、有功功率：有功功率是堅持用電設備正常運轉所需的電功率，也便是將電能轉換為其他方法能量(機械能、光能、熱能)的電功率。

3、無功功率：是用于電路內電場與磁場的交換，并用來在電氣設備中建立和保持磁場的電功率。它不對外作功，而是轉變為其他方法的能量。但凡有電磁線圈的電氣設備，要建立磁場，就要耗費無功功率。無功功率不做功，可是要保證有功功率的傳導必須先滿意電網的無功功率。

二、無功補償裝置的原因

在正常情況下，用電設備不光要從電源獲得有功功率，一起還需求從電源獲得無功功率。如果電網中的無功功率供不應求，用電設備就沒有滿意的無功功率來建立正常的電磁場，這些用電設備就不能保持在額外情況下工作用電設備的端電壓就要下降，然后影響用電設備的正常運轉。可是從發電機和高壓輸電線供給的無功功率遠遠滿意不了負荷的需求，所以在電網中要設置一些無功補償設備來補充無功功率，以保證用戶對無功功率的需求，這樣用電設備才能在額外電壓下工作。無功補償是把具有容性功率負荷的設備與理性功率負荷并聯接在同一電路，能量在兩種負荷之間相互交換。這樣，理性負荷所需求的無功功率可由容性負荷輸出的無功功率補償。

三、無功補償的一般辦法

無功補償裝置一般選用的辦法首要有3種：低壓單個補償、低壓會集補償、高壓會集補償。下面簡單介紹這3種補辦法的適用范圍及運用該種補償辦法的優缺點。

（1）低壓單個補償

低壓單個補償便是根據單個用電設備對無功的需求量將單臺或多臺低壓電容器組分散地與用電設備并接，它與用電設備共用一套斷路器。經過操控、維護設備與電機一起投切。隨機補償適用于補償單個大容量且連續運轉(如中型異步電動機)的無功耗費，以補勵磁無功為主。低壓單個補償的長處是：用電設備運轉時，無功補償投入，用設備停運時，補償設備也退出，因而不會形成無功倒送。具有投資少、占位小、安裝容易、配置方便靈活、維護簡單、事故率低一級長處。

（2）低壓會集補償

低壓會集補償是指將低壓電容器經過低壓開關接在配電變壓器低壓母線側，以無功補償投切設備作為操控維護設備，根據低壓母線上的無功負荷而直接操控電容器的投切。電容器的投切是整組進行，（3）高壓會集補償

高壓會集補償是指將并聯電容器組直接裝在變電所的6～10kV高壓母線上的補償辦法。適用于用戶遠離變電所或在供電線路的末端，用戶自身又有必定的高壓負荷時，能夠削減對電力體系無功的耗費并能夠起到必定的補償效果；補償設備根據負荷的巨細主動投切，然后合理地進步了用戶的功率因數，防止功率因數下降導致電費的添加一起便于運轉維護，補償效益高。

四、無功補償設備的分類

無功補償有許多品種：從補償的范圍區分能夠分為負荷補償與線路補償，從補償的性質區分能夠分為理性補償與容性補償。下面將并聯容性補償的辦法大致羅列：

1、同步調相機

調相機的基本原理與同步發電機沒有差異，它只輸出無功電流。由于不發電，因而不需求原動機拖動，沒有發動電機的調相機也沒有軸伸，本質便是相當于一臺在電網中空轉的同步發電機。

調相機是電網中最早運用的無功補償設備。當添加激磁電流時，其輸出的容性無功電流增大。當削減激磁電流時，其輸出的容性無功電流削減。當激磁電流削減到必定程度時，輸出無功電流為零，只要很小的有功電流用于彌補調相機的損耗。當激磁電流進一步削減時，輸出理性無功電流。

調相機容量大、對諧波不敏感，并且具有當電網電壓下降時輸出無功電流主動添加的特色，因而調相機關于網的無功安全具有不行代替的效果。由于調相機的價格高，效率低，運轉本錢高，因而已經逐漸被并聯電容器所代替。可是近年來出于對電網無安全的重視，一些人建議重新啟用調相機。

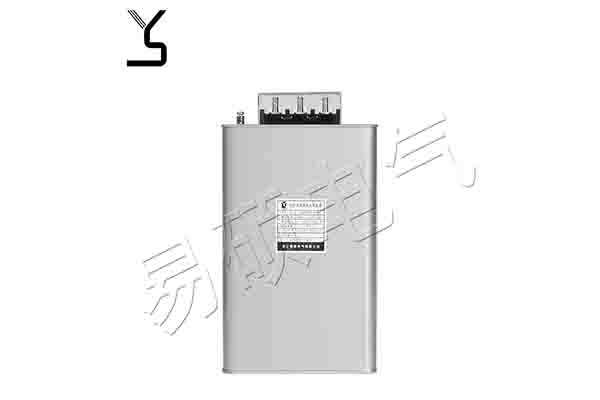

2、并聯電容器

并聯電容器是現在最首要的無功補償辦法。其首要特色是價格低，效率高，運轉本錢低，在維護完善的情況可靠性也很高。在高壓及中壓體系中首要運用固定銜接的并聯電容器組，而在低壓配電體系中則首要運用主動操控電容器投切的主動無功補償設備。主動無功補償設備的結構則多種多樣五花八門，適用于各種不同的負荷情況。關于低壓主動無功補償設備將另文詳細介紹。

并聯電容器的最首要缺點是其對諧波的敏理性。當電網中含有諧波時，電容器的電流會急劇增大，還會與電中的理性元件諧振使諧波擴大。別的，并聯電容器屬于恒阻抗元件，在電網電壓下降時其輸出的無功電流也下降因而不利于電網的無功安全。

由于電抗器是用晶閘管操控的，其理性無功電流能夠變化。當晶閘管關斷時，電抗器沒有電流，而電容器固定銜接，因而整套設備的補償量最大。當調理晶閘管的導通角時，電抗器的理性電流就會抵消一部分電容器電流，因而補償量削減導通角越大，電抗器的電流越大，補償量就越小。當晶閘管全通時，電抗器電流就會將電容器電流悉數抵消，此刻補償量為0。現在仍處于研究試用階段，沒有實踐應用價值。電抗器（TSR）償，從補償的辦法區分能夠分為串聯補償與并聯補償。

五、選用無功補償的長處

1、根據用電設備的功率因數，可測算輸電線路的電能丟失。經過現場技能改造，可使低于規范要求的功率因合格，完成節電意圖。

2、選用無功補償技能，進步低壓電網和用電設備的功率因數，是節電工作的一項重要措施。

3、無功補償，它便是借助于無功補償設備供給必要的無功功率，以進步體系的功率因數，下降能耗，改進電網電壓質量，穩定設備運轉。

4、削減電力丟失，一般工廠動力配線根據不同的線路及負載情況，其電力損耗約2%--3%左右，運用電容進功率因數后，總電流下降，可下降供電端與用電端的電力丟失。

6、延長設備壽數。改進功率因數后線路總電流削減，使挨近或已經飽滿的變壓器、開關等機器設備和線路容量負荷下降，因而能夠下降溫升添加壽數（溫度每下降10°C，壽數可延長1倍）

7、終究滿意電力體系對無功補償的監測要求，消除由于功率因數過低而發生的罰款。

8、無功補償能夠改進電能質量、下降電能損耗、發掘發供電設備潛力、無功補償削減用戶電費支出，是一項資少，收效快的節能措施。

9、無功補償技能對用電單位的低壓配電網的影響以及進步功率因數所帶來的經濟效益和社會效益，確定無功率的補償容量，保證補償技能經濟、合理、安全可靠，到達節省電能的意圖。
