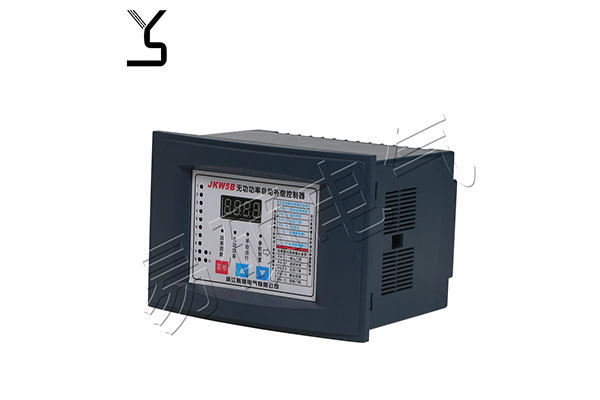

JKWF系列無功功率自動補償控制器以高速高性能的微處理器為核心器件同時取樣3相電壓3相電流信號,并提供6種分補+共補補償方案,12種投切編碼方案,用戶可通過修改控制參數任意選擇,控制參數一經修改永久保存,掉電補丟失。采用基波功率因數和基波無功功率復合控制電容器組的投切,投切穩定無投切震蕩,對電壓諧波電流諧波干擾補敏感。使用于交流45Hz-65Hz、0.4KV以下電力系統無功功率補償的自動控制。

功能特點

(1)以基波無功功率計算投切電容器容量, 可避免多種形式的投切震蕩,并在有諧波的場合下能正確顯示電網功率因數。

(2)功率因數測量精度高, 顯示范圍寬。

(3)實時顯示總功率因數(PF)與基波功率因數(COSφ)。

(4)有12種編碼輸出方式供用戶選擇。

(5)最多有6種補,償方案供用戶選擇。

(6)最多16路輸出。

(7)人機界面有好操作方便。

(8)各種控制參數全數字可調直觀使用方便。

(9)具有自動運行與手動運行兩種工作方式。

(10)具有過電壓和欠電壓保護功能。

(11)具有掉電保護功能數據不丟失 。

(12)電流信號輸入阻抗低≤0.01 。

(13)目標功率因數調節范圍寬。

技術參數

額定工作電壓:AC220V±20%；

額定工作頻率:45Hz-65Hz；

欠壓保護值:170V；

靈敏度:50mA ；

外型尺寸:JKWF-12S 122mmX122mmX99mm ；

外型尺寸:JKWF-16 144mmX144mmX87mm；

開孔尺寸:JKWF-12S 113mmX113mm；

開孔尺寸:JKWF-16 138mmX138mm ；

安裝方式:JKWF-12S 嵌入式安裝倒鈞附件固定；

安裝方式:JKWF-16 嵌入式安裝倒齒附件固定或導軌安裝 ；

額定工作電流:AC0-5A；

顯示功率因數:滯后0.001一超前0.01；

靜態輸出觸點容量每路:AC220V 7A；

動態輸出容量每路:-12V 10mA；

整機消耗功率:10VA；

顯示:4位紅色數碼管；

防護等級:外殼IP40；

連接方式:插座接線端子螺絲固定。
