有源電力濾波器具備前所未有的濾波能力，能同時濾除2-50次諧波，濾波能力可高達97%以上，對階躍變化的諧波完全補償時間小于10ms。APF可多臺同時并聯運行，完全適用于工業、民用領域各種情況，是非線性負載諧波治理的最佳解決方案。

一、有源濾波器的功能原理：

APF通過外部電流互感器實時采集電流信號，通過內部檢測電路分離出其中的諧波部分，通過IGBT功率變換器產生與系統中的諧波大小相等相位相反的補償電流，實現濾除諧波的功能。并且輸出補償電流是根據系統的諧波量動態準確變化，因此不會出現過補償?shù)膯?wèn)題。另外，APF內部有過載保護功能，當系統的諧波量大于濾波器容量時，裝置可以自動限制在100%額定容量輸出，不會發生過載。

二、有源濾波器的內部控制原理：

隔離開關合閘后，為防止上電后電網對直流母線電容器的瞬間沖擊，有源濾波器首先通過軟起電阻對直流母線的電容器充電，這個過程會持續幾十秒。當母線電壓Udc達到預定值后，主接觸器閉合。直流電容作為儲能器件，通過IGBT逆變器和內部電抗器向外輸出補償電流提供能量。

APF有源濾波器通過外部CT實時采集電流信號送至信號調理電路，然后再送至FPGA控制器。控制器將基波成分分離，提取出所有的諧波，將采集到的諧波成分和APF已發出的補償電流比較得到差值作為實時補償信號輸出到驅動電路，觸發IGBT變換器將補償諧波電流注入到電網中，實現濾除諧波的功能。

浙江易碩電氣有限公司是專業從事低壓電力電容器，智能電容器，電抗器，無功補償控制器，無功補償裝置系列的研發、設計、生產、銷售和服務為一體的高科技公司。

公司堅持“以科技為動力，以質量求發展”為宗旨，致力打造智能電網專業服務領導品牌。

公司擁有一只高水準的研發管理團隊，集研發、生產、銷售、服務于一體，專注于智能無功補償、諧波治理、節能與電能質量治理等電力自動化高科技產業，主要產品有低壓智能電容器、諧波抑制性智能電容器、電力電容器、用電信息采集終端、配變多功能智能配電箱和智能配網等系列。

多年來，我們堅持以“使產品智能化，使服務貼心化”為使命。易碩電氣本著對社會，對用戶高度的責任感，堅持走專業化道路，繼續創新超越，努力為我國智能電網電力自動化做出更大的貢獻!

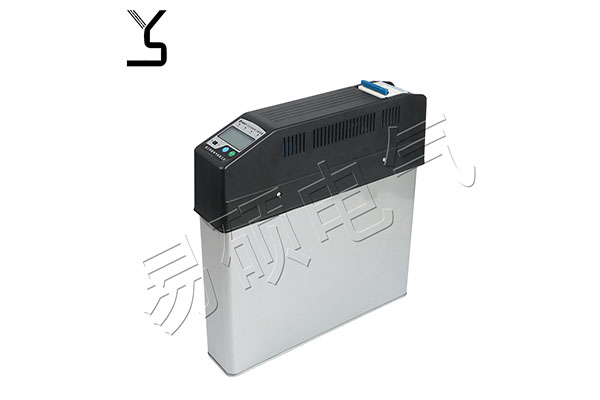

浙江易碩電氣有限公司（專注于電力電容器，智能電容器等無功補償裝置研發與生產）
